AHD/TVI/CVI to HD-SDI(EX-SDI) 変換コンバーター (SC-MHC01)

 HD-Analog to HD-SDI Converter

AnalogHD to EX-SDI Converter



 ※ HD Analog: AHD/TVI/CVI(自動認識)

 ※ HD-SDI : HD-SDI、EX-SDI 1.0、EX-SDI 2.0 (DIP SW選択)



SC-MHC01/AHD,TVI→HD-SDI(1080p30)映像変換コンバーター
AHD to HD-SDI / TVI to HD-SDIコンバーターSC-MHC01





  • アナログHD to HD-SDIコンバーター。
  • 入力映像信号: AHD/TVI/CVI(2M)
  • 出力映像信号: HD-SDI(EX-SDI)
  • 対応解像度:1280*720p 25/30/50/60, 1920*1080p 25/30Hz
  • 入力電源:DC12V/0.5A

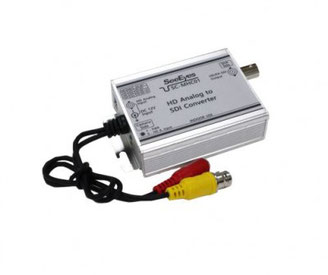

コンバーター本体写真(SC-MHC01; TVI/AHD/CVI to HD-SDI/EX-SDI)

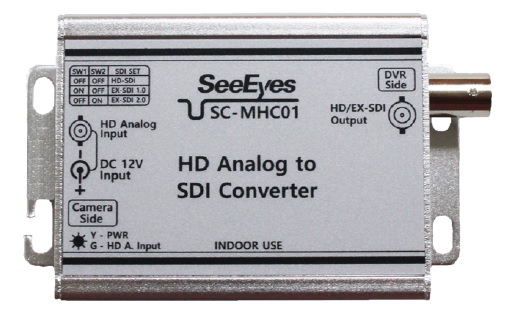

コンバーター本体写真(SC-MHC01; TVI/AHD/CVI to HD-SDI/EX-SDI)
Analog-HD ⇒ SDIコンバーター
Analog-HD to SDIコンバーター

製品仕様





SC-MHC01
入力信号 AHD(~2M)
TVI(~2M)
CVI(~2M)
入力電源 DC12V/500mA
LED(黄色) 点灯:電源入力時
LED(緑色) 点灯:映像入力時、消灯:映像未入力時
動作温度・湿度 -10℃~+50℃⁄0~80%
材質・重量 アルミ ・ 約 125g
外形寸法(mm) 101(W)× 60(D)× 25(D)



図面

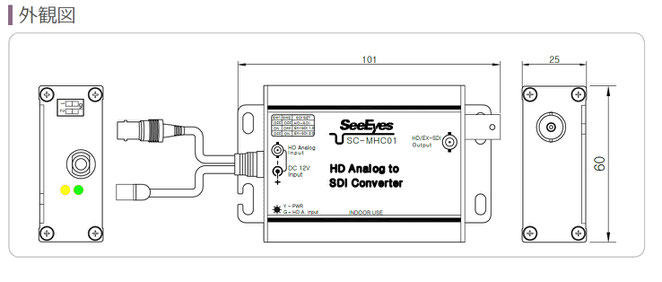

SC-MHC01外観図
SC-MHC01製品寸法

DIPスイッチ

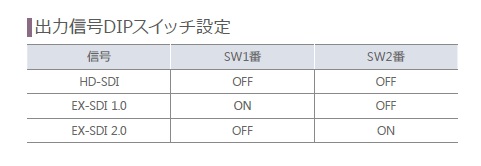

SC-MHC01 DIPスイッチ説明
SC-MHC01 DIPSW

接続例

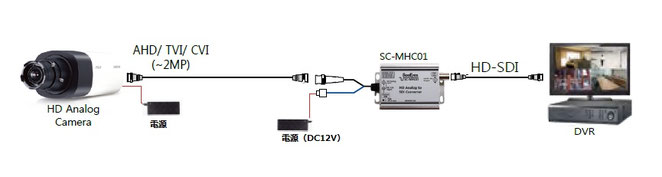

SC-MHC01 接続例
アナログHD(AHD/TVI/CVI) to HD-SDI 接続例

製品仕様書

AnalogHD to HD-SDI(EX-SDI)コンバーター SC-MHC01カタログ
AnalogHD(HD-TVI/AHD/CVI) to HD-SDI・EX-SDIコンバーター SC-MHC01カタログ
47.SC-MHC01_catalog .pdf
PDFファイル 1.2 MB
