<過去製品情報>    ETS-204(G2) 製品情報ページ

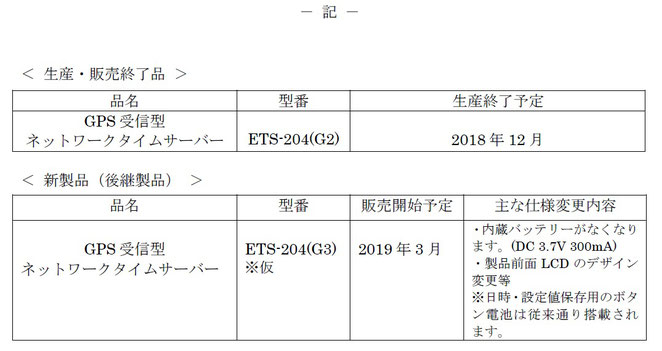

ETS-204(G2)生産終了及び後継製品のお知らせ (普及版製品)





このたびご愛顧頂いおりまし下記製品につきまして、生産・ 販売 を終了させて頂き、 新たに後継機商品のご案内を申し上げます。



後継製品のETS-204(G3)のページはこちらになります。



URL: https://www.hivisiontech.com/ec-product/ets-204-g3/



GPS方式 小型ネットワークタイムサーバー ETS-204(G2)

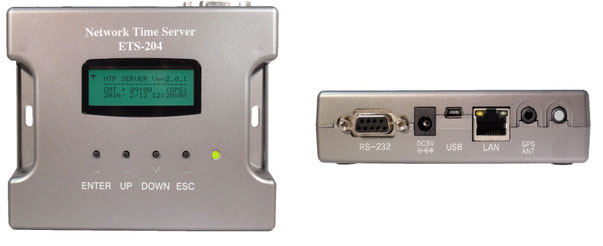

GPS専用ネットワークタイムサーバー前面、側面写真



インターネットに繋がっていないローカルネットワーク上の時刻同期



[製品概要]

ATMブース、医療機器、業務用タイマー設備、防犯用レコーダー(DVR)、POSレジ等の内部時計(RTC)を常にGPSの正確な時刻にあわせるためのネットワークNTPタイムサーバーです。



人工衛星のGPS信号を用いて常に正確な時刻情報を受信し、ネットワーク(LAN又はRS-232)で同期を行うことができます。

ETS-204(G2) 製品の特長

Compact GPS NTP Time Server ETS-204(G2) SPEC & Merit



● 小型・軽量

 世界最小レベルのコンパクトサイズのタイムサーバー(NTPサーバー)

   A4紙4分の1のコンパクトサイズ! (サイズ:12cm x 10cm , 約300g)



● PC要らず、本体簡単設定

 本体LCD画面だけで簡単設定。 面倒なPC接続設定は必要ありません。



● 停電対応

  停電・瞬停対応用の2重バックアップ・バッテリー搭載

  12時間以上GPS受信不可の際にはサーバーの自動停止



● ノイズ対応

  ノイズ等による異常時刻の受信を徹底ガード(2重安全装置搭載)



● GPSアンテナは35mまで延長が可能

    専用GPSアンテナは最長35mまで延長可能。(15mまでの延長ケーブルは標準品として附属)

     もちろん、ネットワーク方式のため、LANケーブルでの延長も可能です。

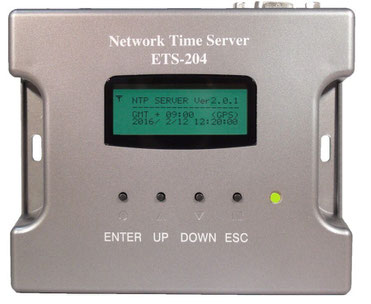

GPS NTPタイムサーバー ETS-204(G2)製品前面写真
GPS NTPサーバー ETS-204(G2)

本体の液晶画面のアンテナ表示で現場のGPS受信状況を確認しながら設置ができます。

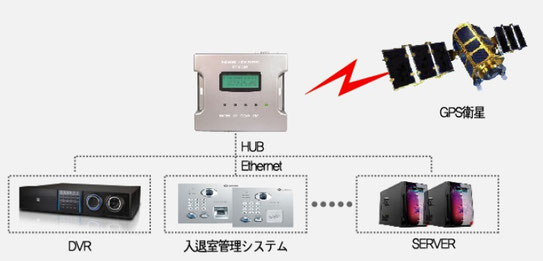

GPS方式 ネットワークNTPタイムサーバー 設置・構成図

設置事例:GPS方式NTPサーバー

ETS-204(G2) 概要仕様・機能

Compact GPS NTP Server for ATM/CD, IP Camera, VPN Network, CCTV/DVR

GPS NTP Network TimeServer

        超軽量・小型の高性能の小型NTPサーバー

           縦10cm x 横12cm x 幅3cm のコンパクトサイズ



● 寸法:12cm x 10cm

● 重さ:約250g

● 対応通信ポート:LAN(RJ45)ポート及びRS-232Cポート

● 電源供給:専用ACアダプタまたはUSBポート

● 内部時刻補正方式:GPS

● 停電対策:

   1) 2つのバッテリーを搭載

    Lithium Rechargeable Battery(SEIKO LITHIUM 5.5mA )

    LI-ion POLYMER (3.7V/300mAh)

   2) 停電復帰時にはGPSから正確な時刻を受信してからNTPサーバー(発信)機能を開始

● 内蔵時計:SEIKO製 高精度 RTCモジュール

● 長期運用対策:

 全ての部品は業務用仕様に合わせて設計しており、長期間・安定動作が可能です。

● アンテナ延長対応:

専用延長ケーブルによりGPSアンテナを最長35mまで延長配線可能

● 用途:

医療機器、防犯録画装置(DVR)、ATMブース、業務用タイマー、業務用PC等とネットワークで1:1または1:複数で接続し、業務用機器の時刻を正確な状態に維持できます。







● 設置・設定にPC接続は必要ありません!!!

  :内蔵のLCDでGPSの受信状況を確認しながら現場で簡単に受信方式とIPアドレス等の設定が可能



小型 GPSタイムサーバー ETS-204(G2) 詳細仕様

Compact GPS NTP Time Server ETS-204 Detail specification & functions.

● GPS信号を受信し正確な時刻を維持、同じネットワーク内の情報機器の時刻情報を補正するための装置です。

 *接続する情報機器はネットワーク時刻同期化(NTP)に対応している必要があります。

● 多様な業務用機器に対応

PC Type, Embedded Type情報機器の時刻補正用NTPタイムサーバー

● 連動機器等のUSBポートから電源(DC5V)給電可能

● 1台のETS-204システムに複数の情報機器を接続し、時刻補正が可能 ( 最大250台 )

● 状態LEDから正常動作の確認が可能 (正常=緑色、異常=オレンジ色)

● LCD画面に現在時刻、受信状態、内部・外部アンテナの選択・使用状態が表示されます。

● バックアップバッテリーを内蔵、停電時にも独立動作が可能 ( 出荷時基準 - 15分以上動作 )

● 室内等のGPS信号受信ができない場所では延長・外付けアンテナ接続で対応可能

   (GPSアンテナは最長35mまで延長が可能)

● GPS信号の受信不可の場合、内部時計による現在の時刻表示が可能

   (GPS信号の再受信時には内部時刻を自動的に補正)

● 内部時刻は20分周期で更新を行い、常に正確な時刻の維持が可能

小型 NTPサーバー ETS-204 仕様書

Compact GPS NTP Server ETS-204(G2) Spec Sheet

項 目 仕  様
品 名 GPS受信方式小型NTPサーバー
型 番 ETS-204 (G2)
受信部 GPS受信部(本体内蔵)、GPSアンテナ(外付け、付属品)

送信部 RJ-45(LAN), 9pin D-SUB(RS-232シリアル通信)
  LCD液晶(白黒), LED x 1個 (正常:緑色、異常:オレンジ色)
搭載プロトコル

NTP v3, v4  (NTP multicast)Simple Network Time Protocol (SNTP)

Windows net time NTP multicast

RS-232 DATA Protocol
ネットワーク設定 IPアドレス、サブネットマスク、ゲートウェイ(手動設定)
内蔵バッテリー

LI-ion POLYMER (3.7V/300mAh) x1

※瞬停や停電時のバックアップ用電源(約15分以上動作維持)



 Lithium Rechargeable Battery(SEIKO LITHIUM 5.5mA ) x 1

※RTC用(約15日間日付・時刻情報維持)

入力電源

 DC5V専用アダプタ(付属品) 又は USBからの電源供給(5V)

消費電力

 約1W(LCD OFF時)

動作温度

 0℃ ~ 40℃

重 量

 約270g

サイズ・寸法

  120 x 100 x 30 (mm)

RS-232通信対応

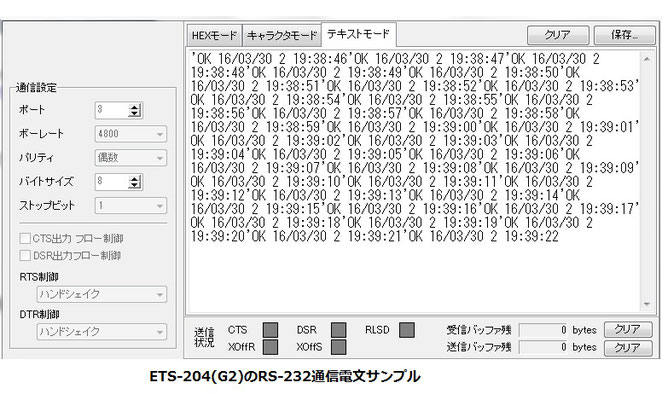

ETS-204(G2)RS-232通信電文サンプル画像

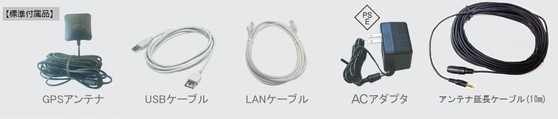

ETS-204(G2) 本体セット 標準付属品

 【 ETS-204(G2)本体セット 標準付属品のご案内 】



● 専用ACアダプター (1.8m DC5V、PSE認証取得品)

● USBケーブル(電源供給専用)

● LANケーブル (1mクロスケーブル、機器との1:1接続用)

● 専用GPSアンテナ(高感度、5m)

● 専用GPSアンテナ延長ケーブル(10m)x1本



【 ETS-204(G2) オプション部材のご案内 】

● GPSアンテナ延長ケーブル(3芯) *最長35mまで延長可能

製品長所・評価ポイント

小型GPSネットワークNTPタイムサーバー ETS-204(G2)

Designed By Japan for Business use



● 安全性

瞬間停電防止用のリチウムポリマーバッテリーを内蔵し、停電時にも約30分以上動作が可能です。(出荷時のバッテリーの状態を基準) 例え、電源が切れて内蔵のリチウムポリマーバッテリーの電力までなくなっても別途の充電式ボタン電池で日付・時刻情報等は約15日以上維持できます。 そして、現場のトラブル(落雷等)によりサーバーの時刻が常識外の範囲(工場初期値や1900年等)・条件となった場合にはNTPサーバーの自動停止機能が働き、間違った時刻を連動機器に発信しないような複数の安全機能を搭載しています。



● 耐久性

全ての部品は業務用仕様に合わせて設計しておりますので、長期間・安定動作が可能です。

※ ETS-204の全ての部品は5年以上の24時間現場運用(室内)を想定して選定しております。



● 拡張性

RS-232ポートによる専用プロトコルの搭載・送信が可能(カスタマイズ必要)

※標準搭載のRS-232時刻発信情報は国内製の一部業務機器向けの時刻データ送信プロトコルになっています。



● 専用アンテナケーブル

汎用のGPSアンテナ等は通常5m~6m程度しか延長、通信ができませんが、

ETS-204(G2)は独自の専用アンテナケーブル(3芯)を提供、GPSアンテナは最長35mまで延長が可能です。

※専用GPSアンテナは屋外設置可能な防水仕様です。

*ご参考

【 内蔵バッテリーの寿命及び劣化後の動作について 】

瞬停防止及び内部時刻維持用の二つの内蔵バッテリーは運用期間中約300-500回の停電(通常は5年以上対応)まで対応できる仕様ですが、期間でなく放電回数による寿命計算なので消耗品扱いとなります。但し、USBやAC電源が供給されていれば、例えバッテリーの寿命が来ても問題なく正常動作できる仕組になっているのでご安心下さい。
