AHD リピーター（長距離伝送+映像ノイズ除去機）NRC01M

 ● カテゴリ：EC商品 >  AHD長距離伝送・ノイズ除去装置NRC01M

当製品の機能関連タグ

AHDリピーター　AHD長距離　AHDノイズ除去　エレベーターノイズ除去　防犯カメラノイズ除去

メガピクセルノイズ除去　アナログメガピクセルノイズ除去　AHD映像ノイズ除去　NRC01M、アナログHDリピーター　HDアンログ映像延長　映像長距離伝送機　AHD 長距離伝送　AHD延長　AHD(アナログHD)延長装置  アナログHD 長距離伝送 アナログHD延長 HDアナログ延長 アナログHD長距離 HDアナログ長距離

　



Amazon Business（法人向け）出品中の製品情報ページです。

製品特長



  AHD防犯カメラ用 リピーター(ノイズ除去+長距離伝送装置、AHD 720ｐ、1080ｐ対応）



  〇 送受信機セット商品





  〇 特長

  •  強力なノイズ除去及び流入防止機能、画質改善効果と広帯域映像信号伝送機能
  •  5C-FBケーブルの場合、最大1kmまでAHD2M映像の伝送が可能（3C-2Vも利用可能）
  •  AHD FullHD 2M(メガピクセル）の高解像度対応
  •  カメラ側ユニット(送信機)の給電はカメラ電源から分岐・給電可能(AC24/DC12V兼用、送信機消費電力＝約120ｍA）
  •  コンパクト： 小型アルミケース適用によりハウジング内にも設置可能
  •  安全性：送信機内にサージ保護回路内蔵
  •  光ケーブルに比べ安価の同軸ケーブルを利用するため、工事費節減が可能



※ UTCカメラコントロール機能は非対応です。

※ HD-TVI方式のノイズ除去装置は別の製品(型式：TVCP1001)があります。（受注生産品、MOQ100台～）

製品写真

アナログHD（AHD）リピーター(ノイズ除去＆長距離伝送装置）NRC01M - 製品写真
アナログHD（AHD専用）リピーター ノイズ除去＆長距離伝送装置 NRC01M - 製品写真

製品仕様

　　　　　　　NRT01M（1CH送信機）
　映像入力信号  AHD、75Ω　1Vpp
 使用電源 入力電源  AC24V/DC12V（消費電力：最大100mA）
電源出力

 入力電源バイパス（カメラ用電源出力ポート有）

 伝送距離  最長1km(AHD 2M、5C-FB基準）
動作確認(赤色LED)  ON：電源入力時
接続ポート 映像入力 BNC-M　Harness
RF出力 BNC-F
 動作温度・湿度 -10℃～+50℃⁄０～80％
 材質・重量 アルミニウム/70g
 外形寸法 71（幅）×33（高さ）×21（奥行き）mm
ＤＤ　　　　NRＲ01M（1CH受信機）
映像出力 AHD、2M
電源入力 DC12V・消費電力：(最大)150ｍA
Red　LED ON:電源入力
接続ポート RF入力 BNC-F
映像出力 BNC-M　Harness
動作温度・湿度 -10℃～+50℃⁄０～80％
材質・重量 アルミニウム/70g
外形寸法 71（幅）×33（高さ）×21（奥行き）mm

図面

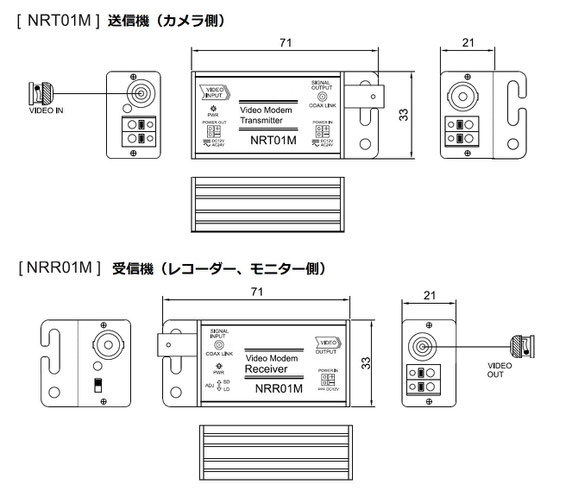

AHDノイズ除去機 NRC01M 寸法図
AHDノイズ除去機 NRC01M 寸法図

接続例

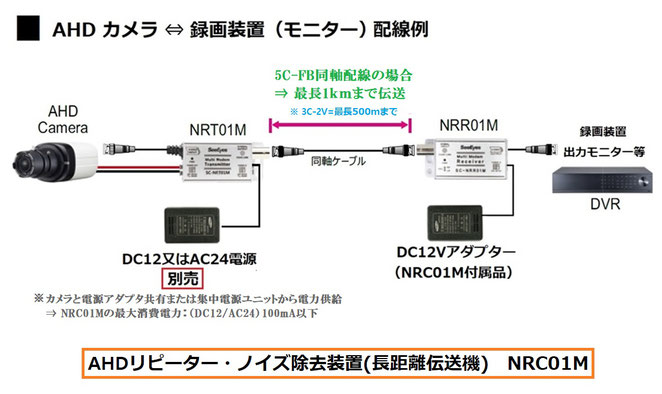

AHDノイズ除去装置 SC-NRC01M - 接続例図面
AHDノイズ除去装置 SC-NRC01M - 接続例

製品構成

〇 製品構成：

  •  送信ユニット(カメラ側)　ｘ1台
  •  受信ユニット（レコーダー/モニター側）ｘ1台
  •  受信ユニット用AC電源アダプタx 1個（電気用品安全法準拠・PSEマーク有）
  •  DC引出線ｘ1本（赤・黒、２芯線）
  •  DC引込線ｘ1本 （片方＝赤+/黒－、片方＝DCジャック・2.1ｍｍ標準）
  •  製品取扱説明書(日本語のみ)



※ 送信ユニット(カメラ側)用の電源アダプタは付属しておりません。送信ユニット単独で給電する場合は定格DC12V・100ｍA以上(またはAC24V100ｍA以上)の電源をご利用ください。



送信ユニットからのカメラ電源供給について

〇 送信ユニットを経由してカメラへ電力を供給する場合

上記の送信ユニット本体消費電力(DC12V100ｍA又はAC24V100ｍA)に加えカメラの最大消費電力分を合計した容量(以上)の電源アダプタが必要です。

----------------------------------------------------

例＞

カメラの最大消費電力＝DC12V・800mA (約10W) の場合

⇒ 送信ユニットのDC12V・100ｍAを加算

＝ (合計） DC12V・定格900mA(通常1A) 以上の電源アダプタが必要

 ----------------------------------------------------



※ 送信ユニットには変圧機能はありません。⇒ 入力電源と同じ電圧(DC12/AC24)がカメラへ供給されます。





伝送距離について

〇 最大伝送距離は配線ケーブルのループ抵抗値により異なります。

 （ 国内メーカーのS-5CFBケーブルで途中ジョイント(延長部)が無かった場合 ⇒ 約 1ｋｍ伝送可能 ）



〇 次のような設置環境では最大伝送距離が短くなることがありますので、ご注意ください。

１）劣化した既設の同軸ケーブルで配線した場合

２）ループ抵抗の高い海外製・低価格同軸ケーブル

３）伝送効率の低い同軸ケーブル (主に海外メーカー製の低価製品）

４）同軸ケーブルを酷く曲げて配線している等、常に物理的圧力のかかる配線状態

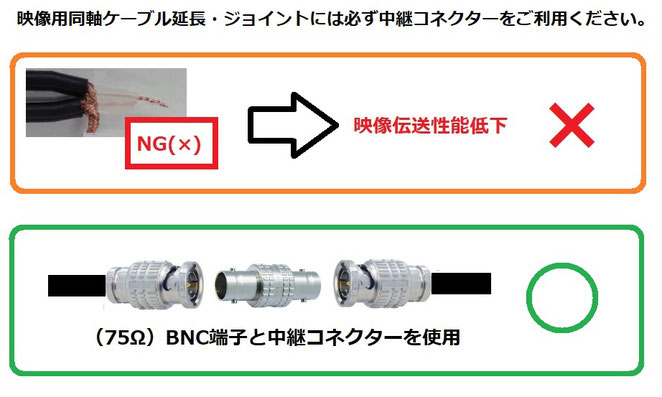

BNC延長・ジョイント・連結の際の注意事項_写真
BNC延長・ジョイント・連結の際の注意事項

Amazon Businessにて法人価格販売中

 【 単発・少量　ご購入先 】



〇 Amazon Japan



  AHD リピーター（長距離伝送 + ノイズ除去機）NRC01M Amazon Japan 販売サイト



※  Amazon Business 会員の法人様は法人価格(業者価格)にてご購入可能です。



● 関連製品情報 ⇒ AHD/TVI/CVI/アナログ対応電位差ノイズ除去装置



   AHD/TVI-HD/HD-CVI/CVBS 電位差ノイズ除去装置 C-Noise-Cut01S 製品ページ



● 関連製品情報 ⇒  AHD 長距離伝送 + カメラ用電源重畳 + ノイズ除去装置



 ノイズ除去と電源重畳機能を搭載している上位機種はSC-MVCP1001となります。



 ※ UTCカメラコントロール機能は非対応です。

 ※ AHD方式専用機器です。
